- 落ちてもうた
リベンジで - いきなり改造前本体写真とって無かったわ
まあ「どうせバックライトやろ」と思われるだろうがとりあえずそのとおり
今はもっと簡単な高輝度LCDとか売ってるが今更純正の液晶利用した昔ながらの方で

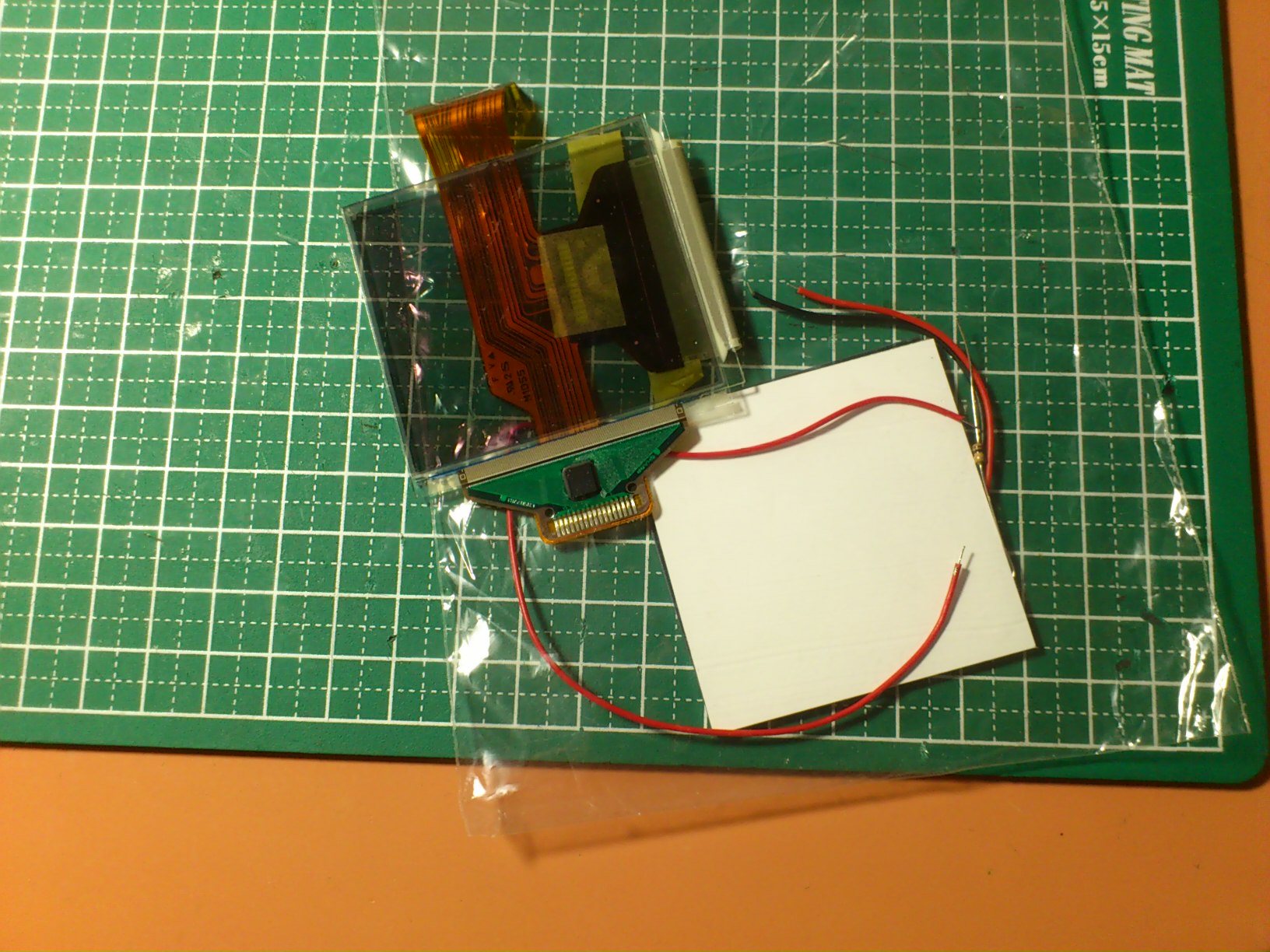

山ほど事例があるので反社シール剥がしてさっくりとバックライト準備
ゲームボーイはこの液晶ならではの味がある
- サクサクとバックライト改造はサクッと
電源はケーブルを回して背面から
今回はBIVERモジュールはパス
最近はGBP専用のも売ってるので割と簡単にできるらしいので機会があれば組み込みなおしたい

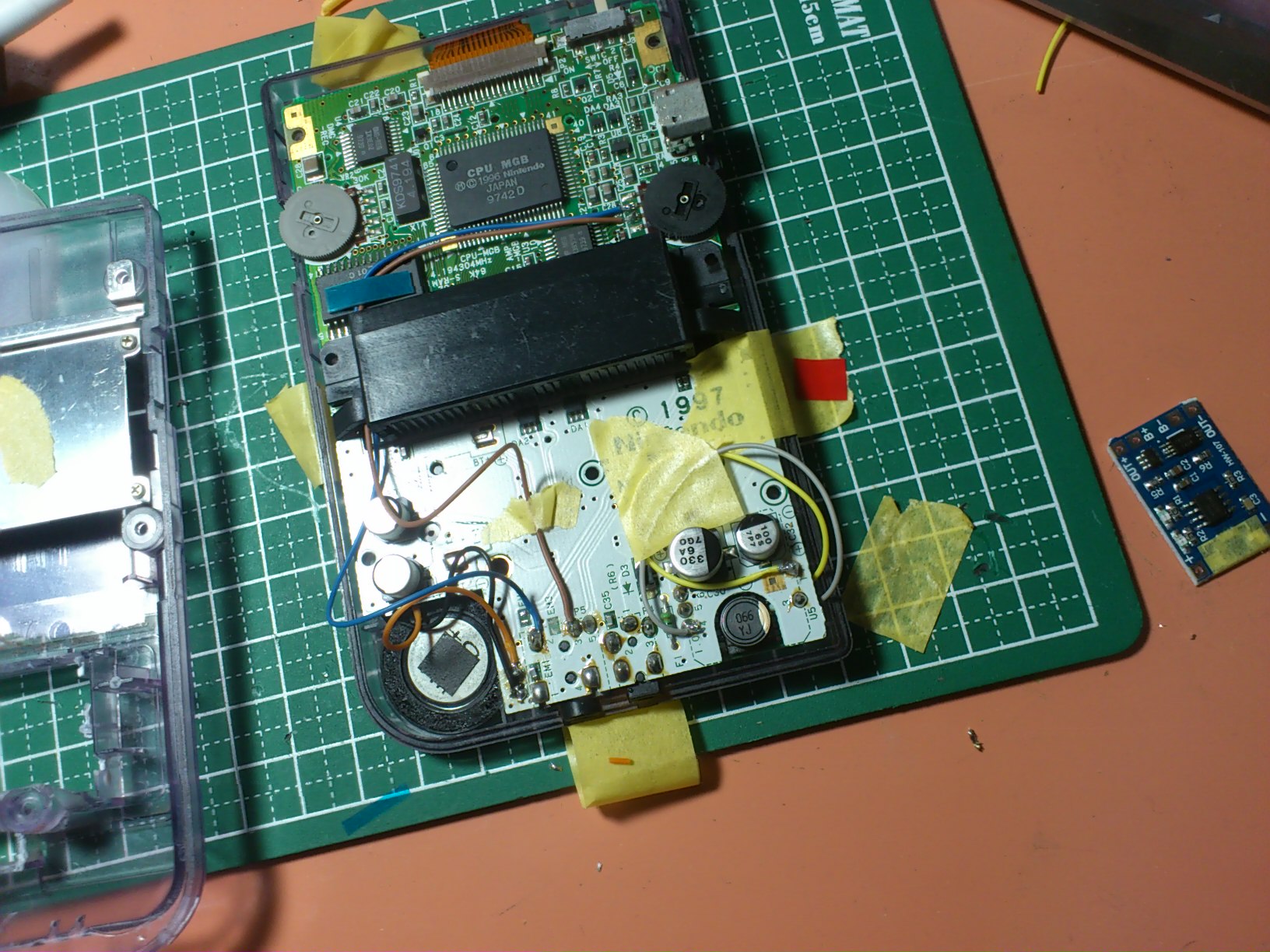

- せっかくなのでお手軽プロサウンド改造もサクサクと
電池ボックス回りのケーブルが増えるのでおさまりを一応検討しておく
- すでに写りこんじゃいましたが今回のキモ、汎用充電モジュール
そう、今回のメインはリチウムイオンバッテリー化が目的です
- バッテリーは蟻で800mAhの物を購入
1000mAhの物でも無理すれば納まりますが、800mAhなら余裕を持って組み込めます
リチウムイオンバッテリーの完全放電でダメになることがあるので本来なら残量表示灯も付けたいところ
ポタアン製作してる方のHPで回路図は公開していたのですが、ポケットに納めるのは難しそうなので今回はパス
一応事前に電源が落ちるまで使い続けても十分な電圧が残っており、再充電して使える事は確認済みです
通販でも3～4$位で買えるのでまあ死んだらバッテリーだけ買えばいいやｗ
https://imgur.com/a/2kFv554 - 液晶かえるやつか
GBAもあるよなそういうの - 背面シェルの電池ケース周りをバリバリ刈り取っていきます
色々なところで妥協しまくりなので電池蓋を外せるってところだけはこだわったんですが
蓋の爪も切り取って電池蓋を粘着力弱めの両面テープで止めるとか妥協すればスペースにかなり余裕が出来そう
https://imgur.com/a/zXHCTGM - ええやないか

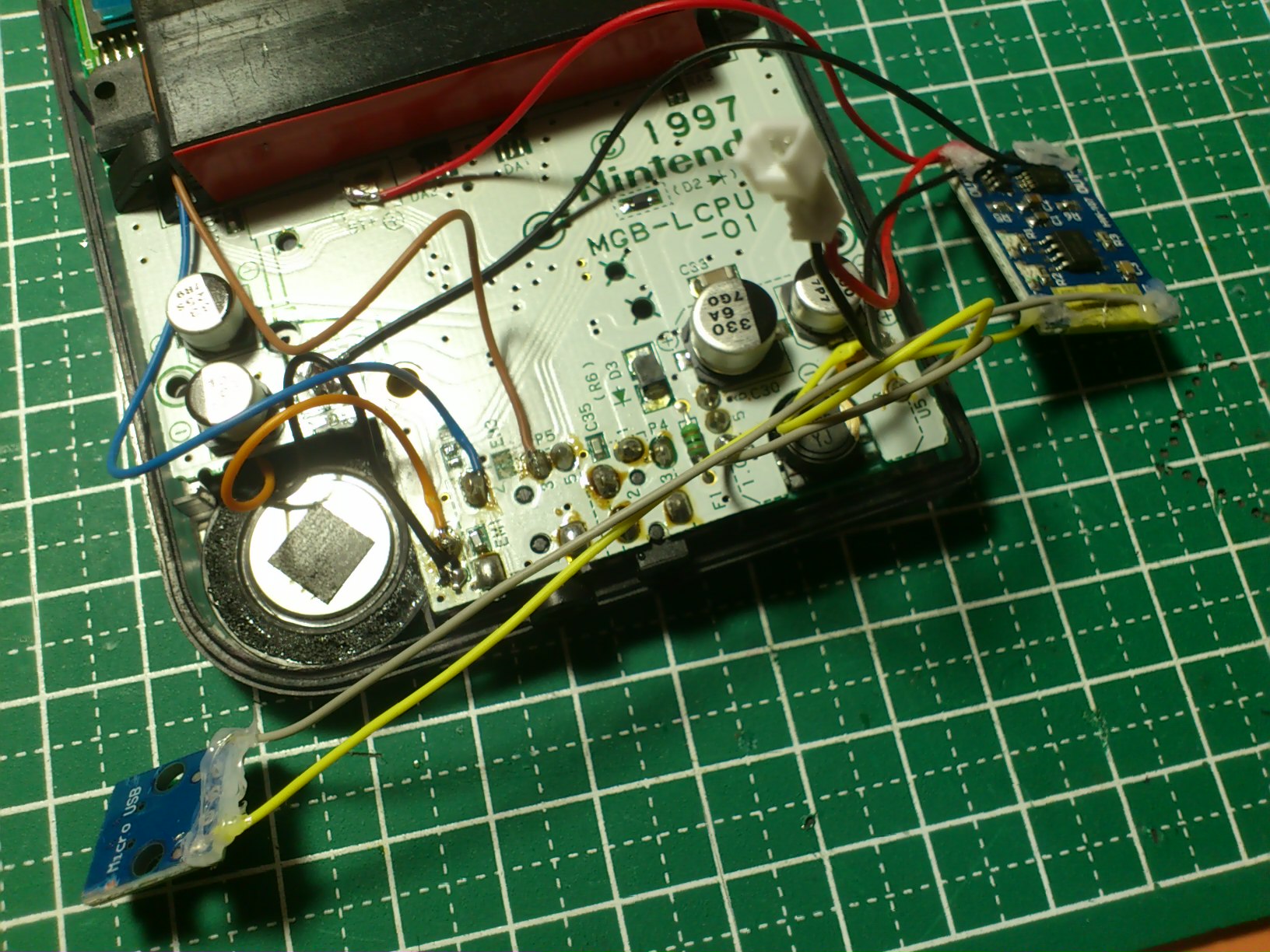

ほしゃな - USBメスに配線しホットボンドで固定
- アリエクスプレスか？
- >>11
そやね

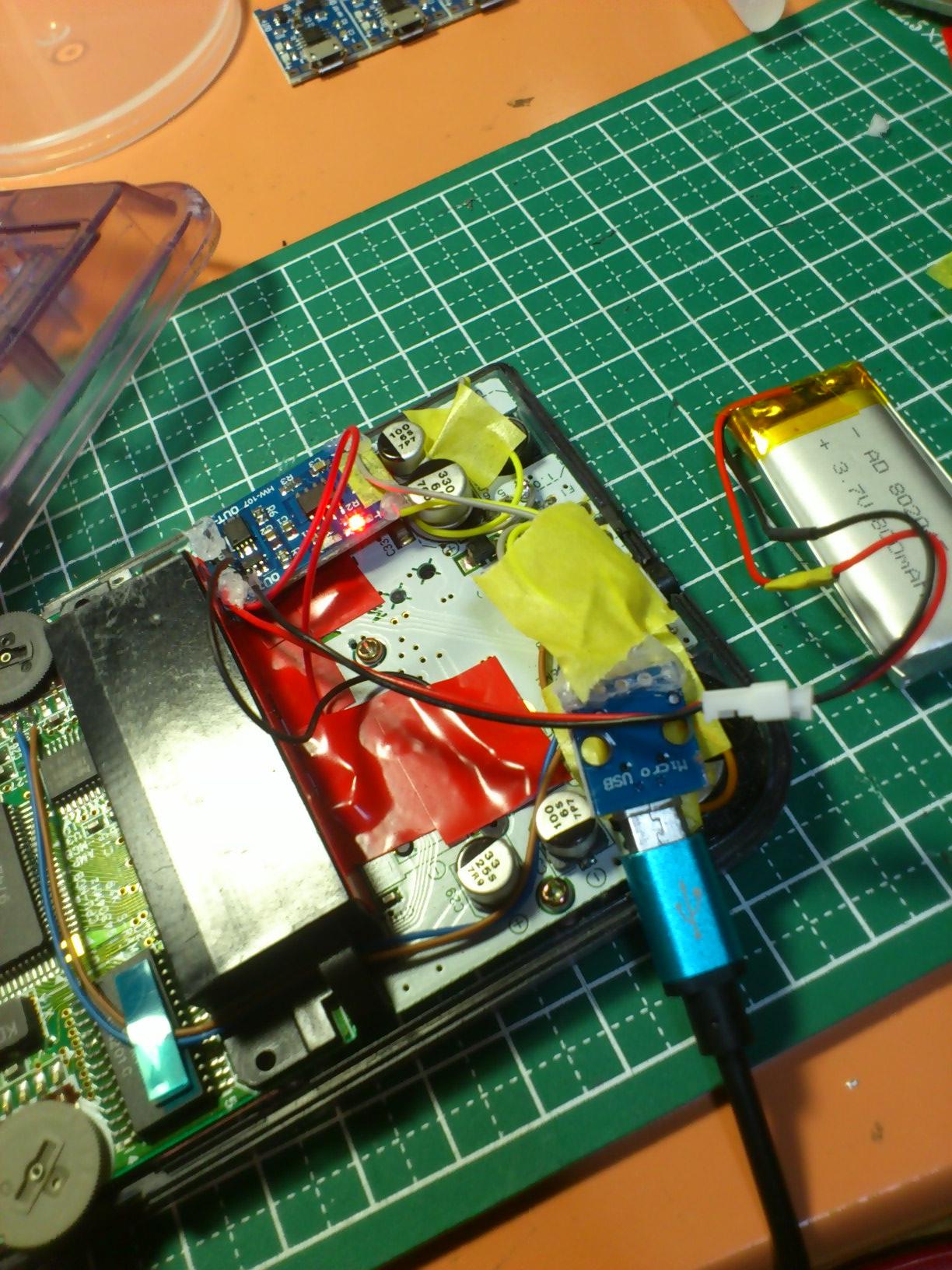

今は届くのがとんでもなく遅いｗ - 充電テスト
- 借りパクした思い出
- あ、バッテリーの3.7Vで単4電池2本駆動のGBPが不具合なく動くかは事前に検証済みです
丁寧な改造するなら降圧モジュールかますべきなのでしょうが・・・まあ妥協半分、別の目的半分 - やるやん
- ええなあこういうの出来る人になりたいわ
- おんjでやれ
- >>17

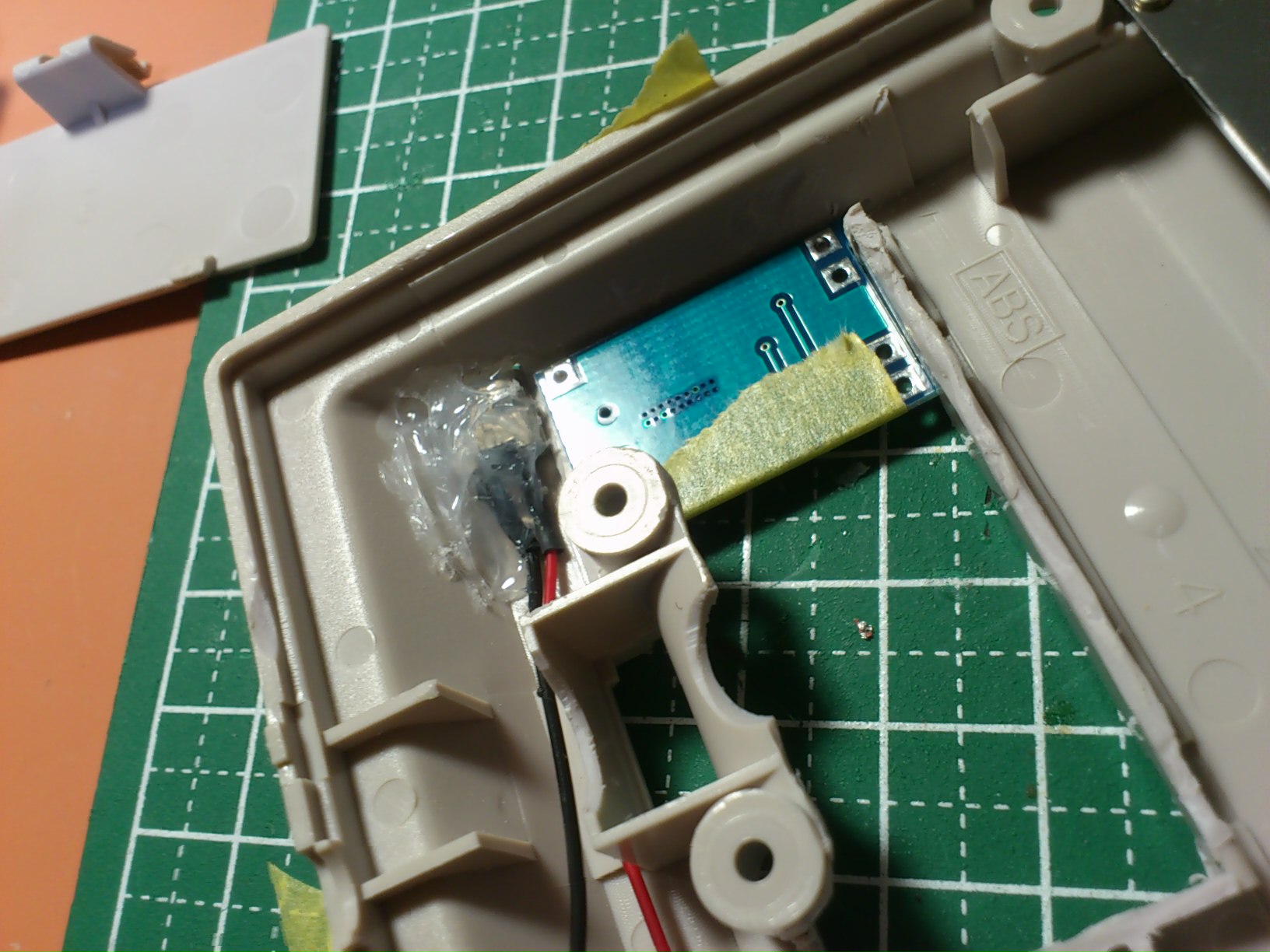

スレ立てなんてものすごい久々でね - 充電制御モジュールはココに納めます
なぜこんな変な場所にですって？
基板って見せた方がカッコ良いじゃんｗ
- はえ～すっごい…
- これ必要なパーツとか組み方ってなんでわかるんや？
- >>21
この手の汎用モジュールは見てれば解るようになるよ - >>29
まじかよ - 液晶交換もあるよな
- よくわからんからもうちょっと分かりやすく

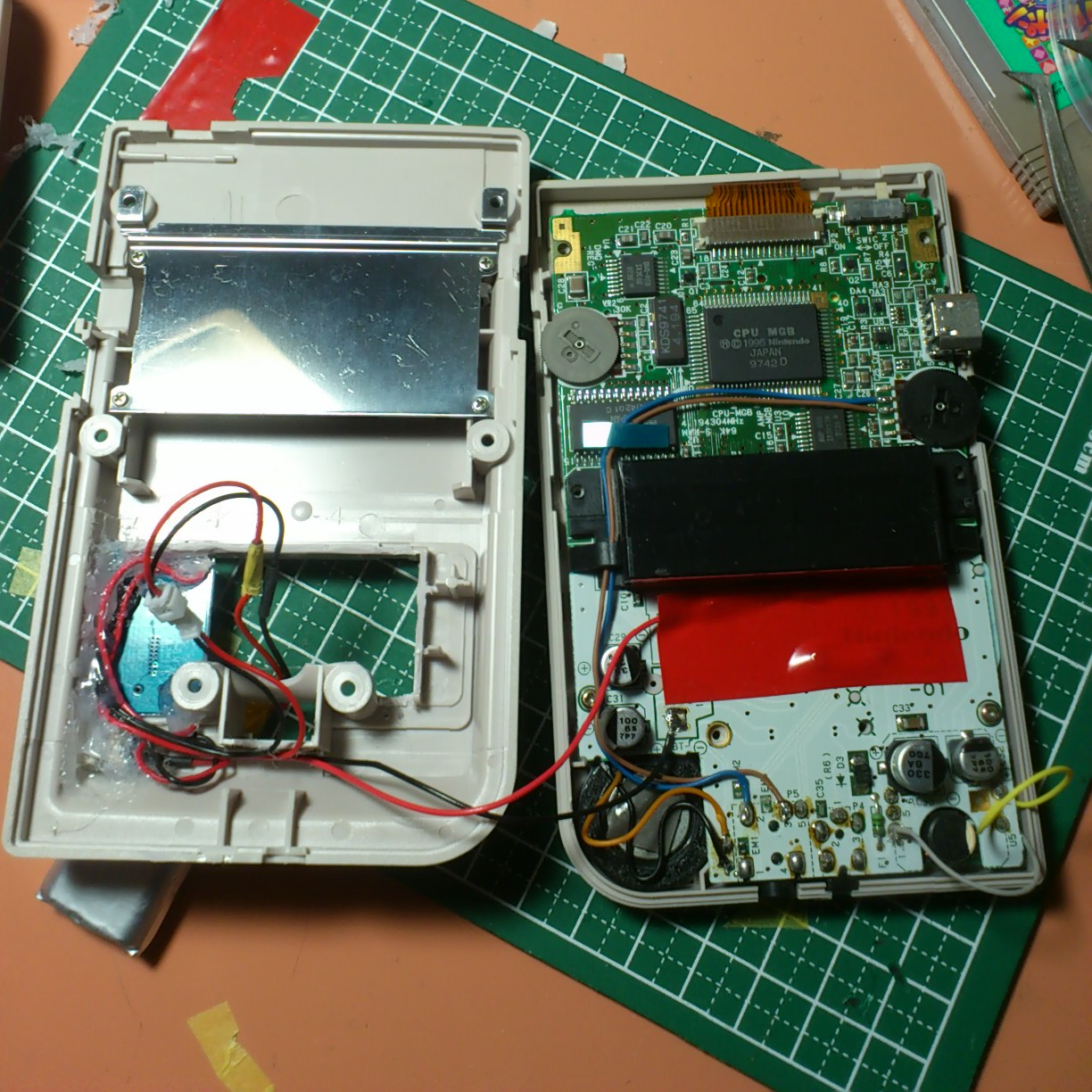

- ケーブルをまとめてシェルを閉じていきます
- アリエクスプレス色々あるから面白い
- 工程とかどうでもええからとりあえず完成系見せてほしいわ
- >>27
すまんな
要所要所しか撮ってないのでもうすぐや - 最終ゴールをもっとわかりやすくしてクレメンス

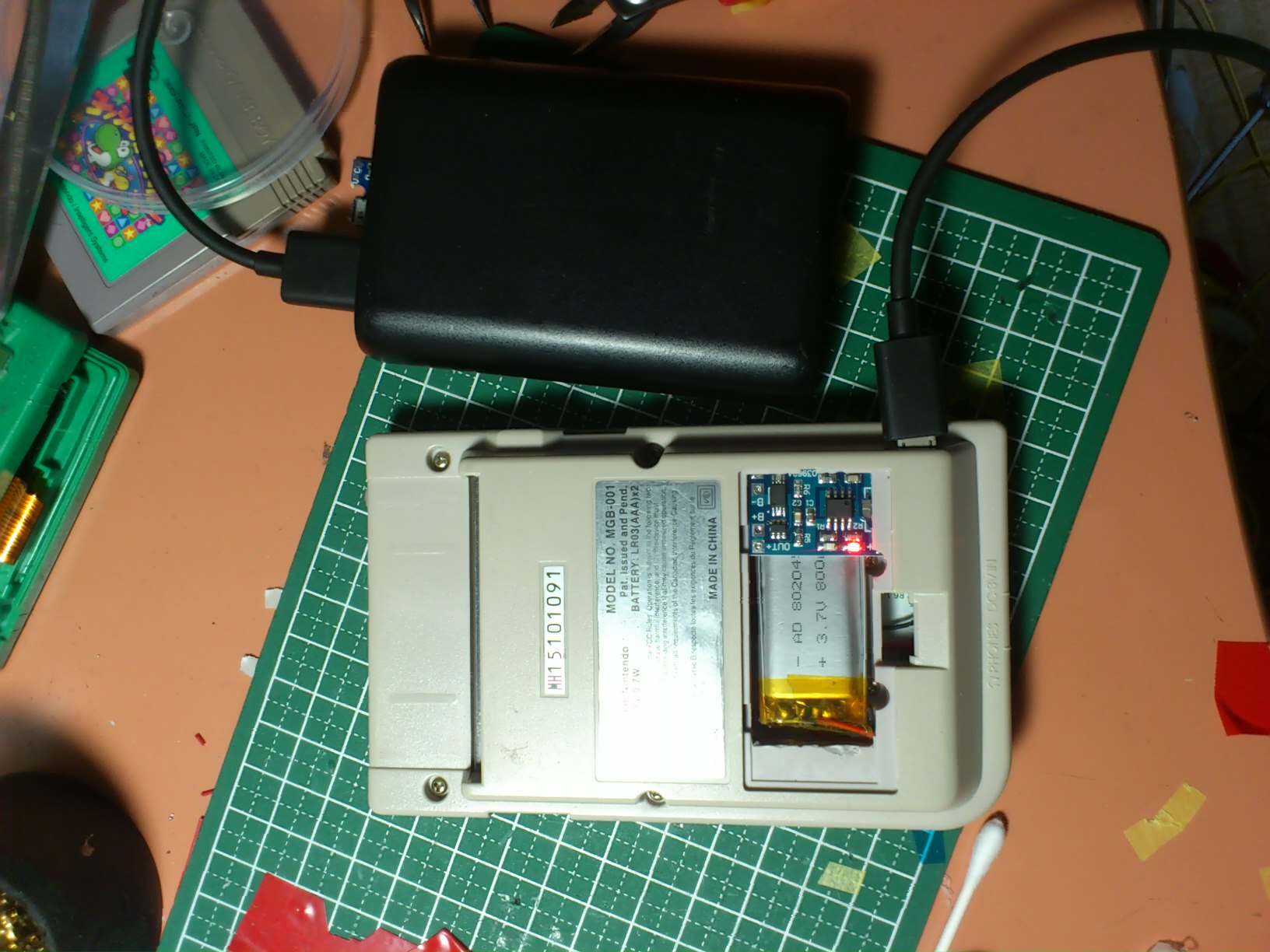

- バッテリーを納めるとこんな感じ
充電もOK
- なんやコイツ……
- つまりどうなるんや
画面にバックライトついて充電式になるんか - ほーん
- やりますねぇ!

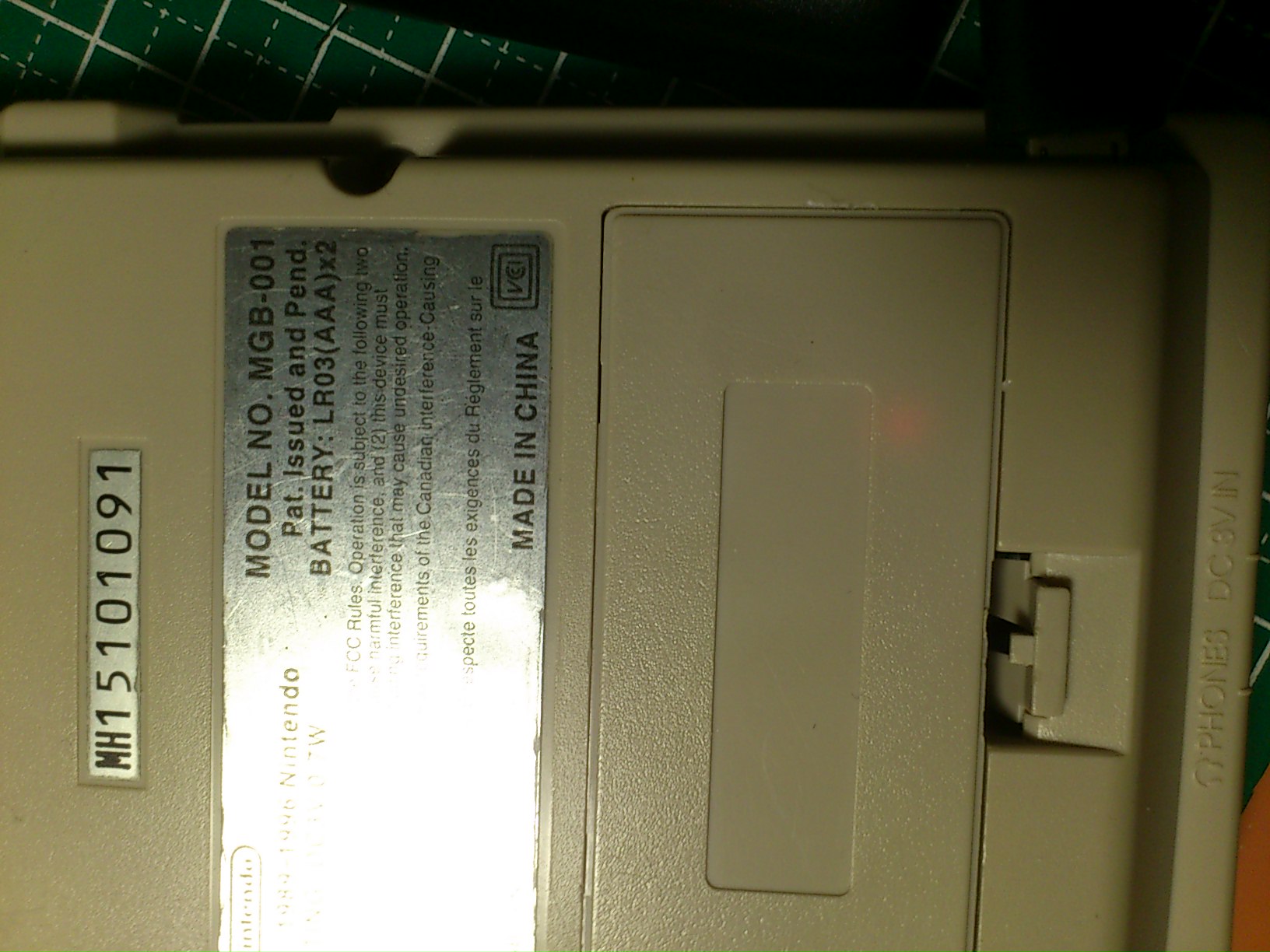

- 電池蓋を閉じててもLEDがぼんやりと見えるのですがせっかくなので位置を出して穴をあけたい
- はぇ～すっごい
- 凄いわ

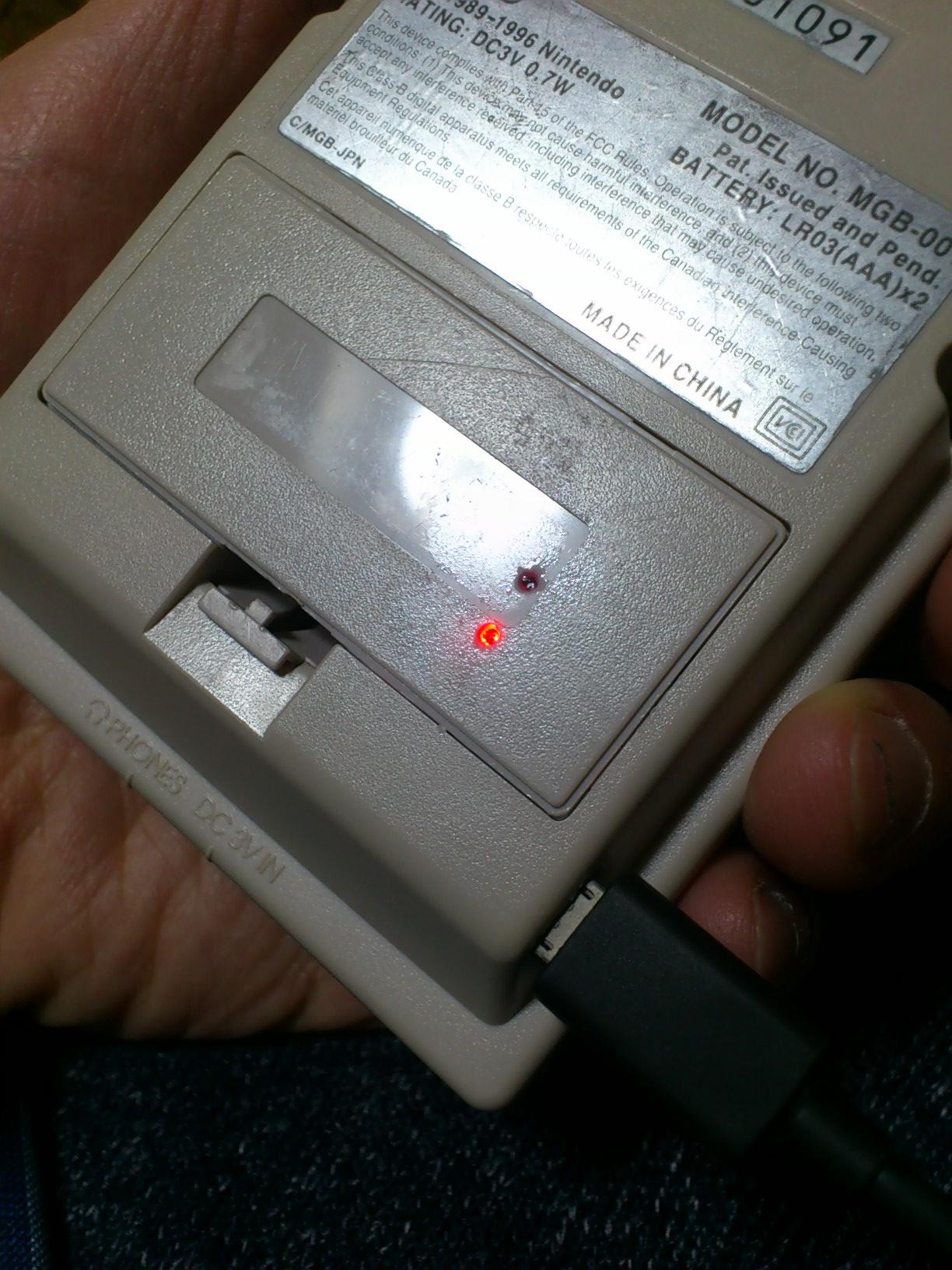

- クリアのグルーで簡単に済ませるのでもいいんですがせっかくなので透明度を求めてダイソーのUVレジンで塞ぎました
充電中の赤・完了の青ともしっかり見えます
- 何をしようとしてるかわからないから
反応のしようがない
